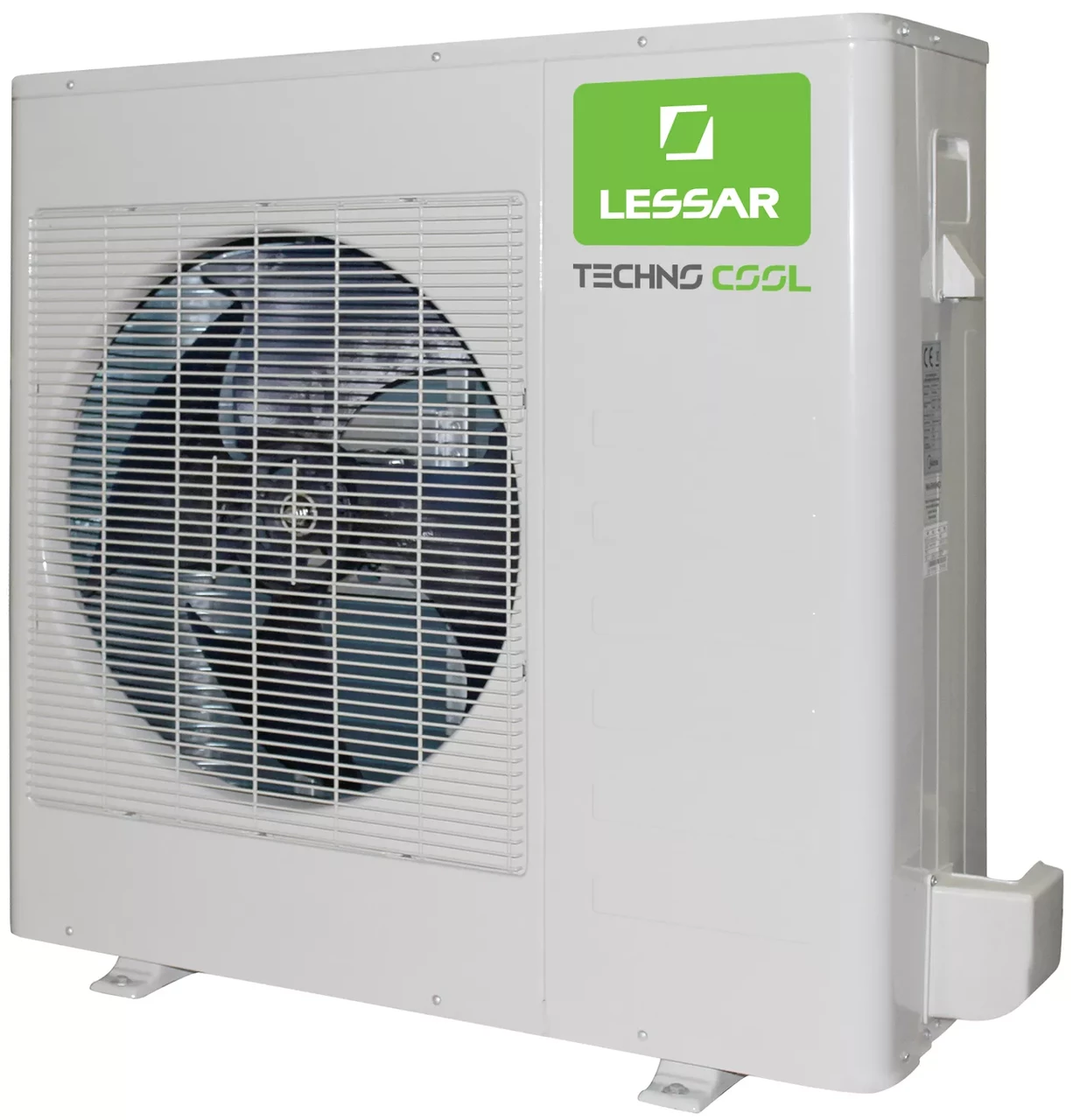

Подключение компрессорно-конденсаторного блока Lessar LUQ-С34Аосуществляется двумя линиями хладагента: жидкостной и газовой. Для большинства моделей перед воздухоохладителем необходима установка дополнительных элементов холодильного контура: фильтр-осушитель, соленоидный клапан, смотровое стекло и терморегулирующий вентиль (ТРВ). Необходимо придерживаться строгой последовательности описанной ранее. Также рекомендовано осуществлять установку ресивер на жидкостной линии сразу за наружным блоком. Подбор и настройка ТРВ должны осуществляться с учетом всех параметров установки и являются важными моментами, определяющими работу компрессорно-конденсаторного блока. Для упрощения подбора рекомендуется использовать комплекты соединительные для компрессорно-конденсаторных блоков серии КС-А, основные компоненты, которых представлены в таблице ниже.
Управление компрессорно-конденсаторным блоком LUQ-С34А обеспечивается автоматикой центрального кондиционера. Для включения ККБ необходимо подать управляющий сигнал (~220 В) в соответствии с электрическими схемами в инструкции по установке и эксплуатации ККБ.
Технические характеристики:
| Холодопроизводительность, кВт |
10.5 |
| Потребляемая мощность, кВт |
4 |
| Максимальная потребляемая мощность, кВт |
5.3 |
| Электропитание, ф/В/Гц |
3 / 380 / 50 |
| Модель компрессора, - |
C-SBN303H8D |
| Диаметры фреоновых патрубков |
| Жидкость, мм |
9.52 |
| Пар, мм |
19 |
| Габаритные размеры (Д х Ш х В) |
| Максимальная длина трубопровода, м |
30 |
| Максимальный перепад высот |
| ККБ выше охладителя, м |
20 |
| ККБ ниже охладителя, м |
20 |
| Максимальное количество поворотов, шт. |
5 |
| Соединительный комплект, шт. |
КС-А100-2-Э |
| Количество компресcоров |
1 |
| Хладагент |
R410A |
| Заправка хладагента, кг |
2.5 |
| Количество фреоновых контуров |
1 |
| Габаритные размеры и масса |
| Масса, кг |
85.8 |
| Длина, мм |
1077 |
| Ширина, мм |
396 |
| Высота, мм |
967 |
| Рабочий ток, А |
6.8 |
| Компрессор |
Sanyo |
| Уровень шума, дБ(А) |
56 |
Все данные предоставлены при нормальном атмосферном давлении воздуха.
Значение холодопроизводительности даны при условиях:
— температура кипения хладагента +7 °С;
— температура окружающего воздуха 35 °С по сухому термометру.
Шумовые данные получены замером на расстоянии 1 м в свободном поле.
Рабочий диапазон температуры наружного воздуха: от +18 до +46 °С.
