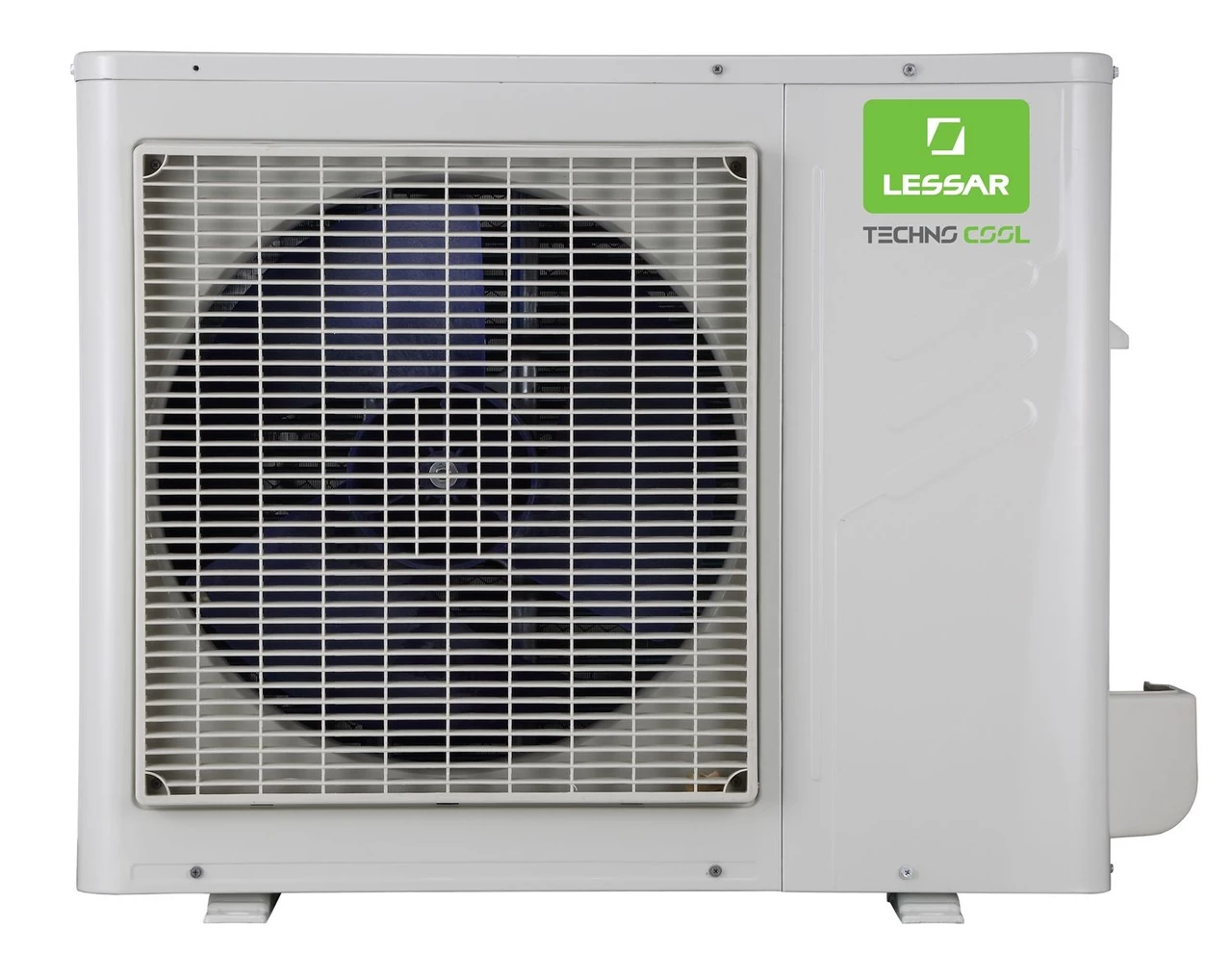

Подключение компрессорно-конденсаторного блока Lessar LUQ-С17Аосуществляется двумя линиями хладагента: жидкостной и газовой. Для большинства моделей перед воздухоохладителем необходима установка дополнительных элементов холодильного контура: фильтр-осушитель, соленоидный клапан, смотровое стекло и терморегулирующий вентиль (ТРВ). Необходимо придерживаться строгой последовательности описанной ранее. Также рекомендовано осуществлять установку ресивер на жидкостной линии сразу за наружным блоком. Подбор и настройка ТРВ должны осуществляться с учетом всех параметров установки и являются важными моментами, определяющими работу компрессорно-конденсаторного блока. Для упрощения подбора рекомендуется использовать комплекты соединительные для компрессорно-конденсаторных блоков серии КС-А, основные компоненты, которых представлены в таблице ниже.
Управление компрессорно-конденсаторным блоком LUQ-С17А обеспечивается автоматикой центрального кондиционера. Для включения ККБ необходимо подать управляющий сигнал (~220 В) в соответствии с электрическими схемами в инструкции по установке и эксплуатации ККБ.
Технические характеристики:
| Холодопроизводительность, кВт |
5.3 |
| Потребляемая мощность, кВт |
2.05 |
| Максимальная потребляемая мощность, кВт |
2.85 |
| Электропитание, ф/В/Гц |
1 / 220 / 50 |
| Модель компрессора, - |
PA225M2CS-4KU2 |
| Диаметры фреоновых патрубков |
| Жидкость, мм |
6.35 |
| Пар, мм |
12.7 |
| Габаритные размеры (Д х Ш х В) |
| Максимальная длина трубопровода, м |
20 |
| Максимальный перепад высот |
| ККБ выше охладителя, м |
10 |
| ККБ ниже охладителя, м |
10 |
| Максимальное количество поворотов, шт. |
5 |
| Соединительный комплект, шт. |
КС-А50-2-Э |
| Количество компресcоров |
1 |
| Хладагент |
R410A |
| Заправка хладагента, кг |
0.86 |
| Количество фреоновых контуров |
1 |
| Габаритные размеры и масса |
| Масса, кг |
36.5 |
| Длина, мм |
825 |
| Ширина, мм |
315 |
| Высота, мм |
597 |
| Рабочий ток, А |
10.4 |
| Компрессор |
GMCC |
| Уровень шума, дБ(А) |
55 |
Все данные предоставлены при нормальном атмосферном давлении воздуха.
Значение холодопроизводительности даны при условиях:
— температура кипения хладагента +7 °С;
— температура окружающего воздуха 35 °С по сухому термометру.
Шумовые данные получены замером на расстоянии 1 м в свободном поле.
Рабочий диапазон температуры наружного воздуха: от +18 до +46 °С.
