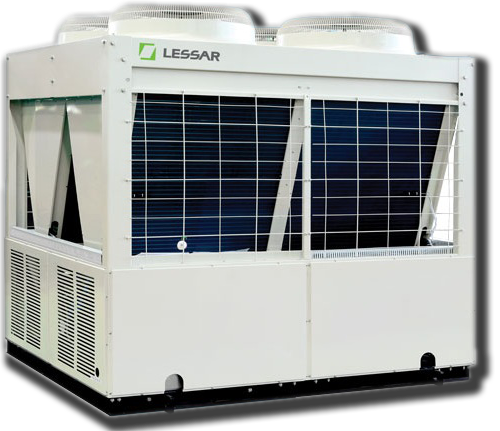

В модульных чиллерах переменной производительности LUC-DHDA30CAW и LUC-DHMA65CAW устанавливается один спиральный компрессор переменной производительности Digitall Scroll торговой марки Copeland, остальные компрессоры — постоянной производительности.
Спиральный компрессор Digitall Scroll имеет возможность плавного регулирования холодопроизводительности в рамках от 10 до 100% при сохранении стабильной работы чиллера во всем диапазоне изменения производительности.
В модульных чиллерах установлены регуляторы скорости вращения вентиляторов воздушного конденсатора, что позволило расширить диапазон рабочей температуры наружного воздуха до –10 °С в режиме охлаждения.
Корпус
Корпус укомплектован сервисными панелями, обеспечивающими удобный доступ при проведении технического обслуживания. Основание и сервисные панели сделаны из оцинкованной и окрашенной стали.
Компрессор
Высокоэффективный герметичный спиральный компрессор переменной производительности Digitall Scroll торговой марки Copeland. Спиральный компрессор Digitall Scroll имеет возможность плавного регулирования холодопроизводительности в рамках от 10 до 100% при сохранении стабильной работы чиллера во всем диапазоне изменения производительности.
Фреоновый контур
Включает в себя четырехходовой клапан, фильтр-осушитель, электронный расширительный вентиль, датчик защиты по высокому и низкому давлению, датчик защиты от разморозки, отделитель жидкости.
Испаритель
Испаритель кожухотрубного типа либо типа «труба в трубе» (в зависимости от модели чиллера).
Конденсатор
V-образная конструкция теплообменной поверхности конденсатора обеспечивает компактность конденсатора.
Вентиляторы
Малошумные низкооборотные осевые вентиляторы с пластиковыми крыльчатками и защитной решеткой.
Блок электронных компонентов
Блок управления укомплектован контакторами, защитой всех компонентов.
Управление
Для управления чиллерами используется проводной пульт управления LZ-MIPW (входит в комплект), с которого возможно осуществление выбора режима работы чиллера, изменение основных параметров работы, отображение аварийных кодов и возможность установки недельного таймера. Максимальная длина провода 500 м.
Диапазон работы
Рабочий диапазон температуры наружного воздуха:
• в режиме охлаждения: от –10 до +46 °С;
• в режиме нагрева: от –10 до +21 °С.
Рабочий диапазон температуры хладоносителя на выходе из теплообменника:
• в режиме охлаждения: от 0 до +17 °С (при температуре ниже +5 °С необходимо использовать водогликолиевые растворы);
• в режиме нагрева: от +22 до +50 °С.
Особенности
• Высокоэффективный компрессор Digital Scroll
• Эффективное охлаждение (EER 2,7) и обогрев (COP 2,9)
• Электронный расширительный вентиль
• Осевые вентиляторы с защитной решеткой
• Возможность комбинирования до 16 модулей в режиме ведущий / ведомый в зависимости от моделей
• Пуск/останов по таймеру
• Возможность установки недельного таймера
• Удаленный пуск/останов
• Удобны при монтаже и компактны.
Технические характеристики
| Холодопроизводительность, кВт |
65 |
| Теплопроизводительность, кВт |
69 |
| Электропитание, ф/В/Гц |
3 / 380 / 50 |
| Объем рециркулируемого воздуха, м³ |
24000 |
| Потребляемая мощность вентиляторами, кВт |
0.86 × 2 |
| Количество компресcоров |
3 |
| Хладагент |
R410A |
| Заправка хладагента, кг |
7 × 2 |
| Количество фреоновых контуров |
2 |
| Водяной теплообменник |
| Расход воды, м³/ч |
11.2 |
| Гидравлическое сопротивление, кПа |
15 |
| Максимальное рабочее давление воды, МПа |
1 |
| Диаметр подсоединения (вход / выход) |
DN 100 |
| Размеры |
| Блок (Д×Ш×В), мм |
2000 × 900 × 1880 |
| Масса без упаковки, кг |
610 |
| Масса с упаковкой, кг |
680 |
| Потребляемая мощность компрессора (охлаждение), кВт |
20.4 |
| Потребляемая мощность компрессора (нагрев), кВт |
21.5 |
Значения холодопроизводительности даны при параметрах:
— температура воды на входе/выходе водяного теплообменника 12/7 °С;
— температура наружного воздуха 35 °С (DB)/24 °С (WB).
Значения теплопроизводительности даны при параметрах:
— температура воды на входе/выходе водяного теплообменника 40/45 °С;
— температура наружного воздуха 7 °С (DB)/6 °С (WB).
