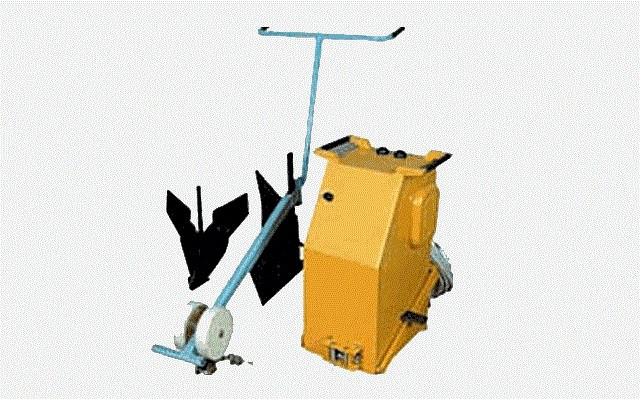

Лебёдка предназначена для перемещения грузов в горизонтальной плоскости, а также выполнения вспашки почвы и окучивания растений на дачных участках и огородах. Питание и управление электродвигателем лебёдки осуществляется от однофазной сети переменного тока номинальным напряжением 230В и частотой 50Гц.
Лебёдка ЛС-100А может работать в следующих условиях:
-
высота над уровнем моря — до 1000 м;
-
температура окружающего воздуха — от плюс 5° до плюс 40°;
-
относительная влажность окружающего воздуха — не более 80% при температуре плюс 20%.
Тяговое усилие лебёдки, при скорости перемещения рабочего органа:
-
1,8 км/час — 1650 Н
-
2,5 км/час — 1100 Н
Технические характеристики:
-
Длина тягового канала — 40 м
-
Напряжение: 220 В
-
Род тока: переменный однофазный
-
Потребляемая мощность: не более 1500 Вт
-
Режим работы: повторно-кратковременный ПВ=60%
-
Масса комплекта: 78 кг
Характеристики подшипников применяемых в конструкции лебёдки:
| Обозначение подшипника |
ГОСТ |
Основные размеры, мм |
Куда входит |
Количество подшипников |
| 80204 |
7242-81 |
20x47x14 |
Барабан, электродвигатель |
8 |
Характеристики ремня применяемого в конструкции лебёдки:
| Наименование |
ГОСТ |
Тип |
Длина, мм |
| Ремень клиновой |
1284.1-89 |
Z (0) |
1120 |
При подключении лебедки через удлинитель, сечение токоведущих жил удлинителя должно соответствовать следующим размерам:
| Суммарная длина удлинителя и шнура лебедки, м, не более |
Медный провод, мм², не менее |
Алюминиевый провод, мм², не менее |
| 25 |
1,5 |
2,0 |
| 50 |
2,5 |
4,0 |
| 100 |
4,0 |
6,0 |
