Машина МТУ-24 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе - для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад. Для перевозки измельченной травы и других грузов с малым объемным весом предусмотрены в качестве опции надставные борта.

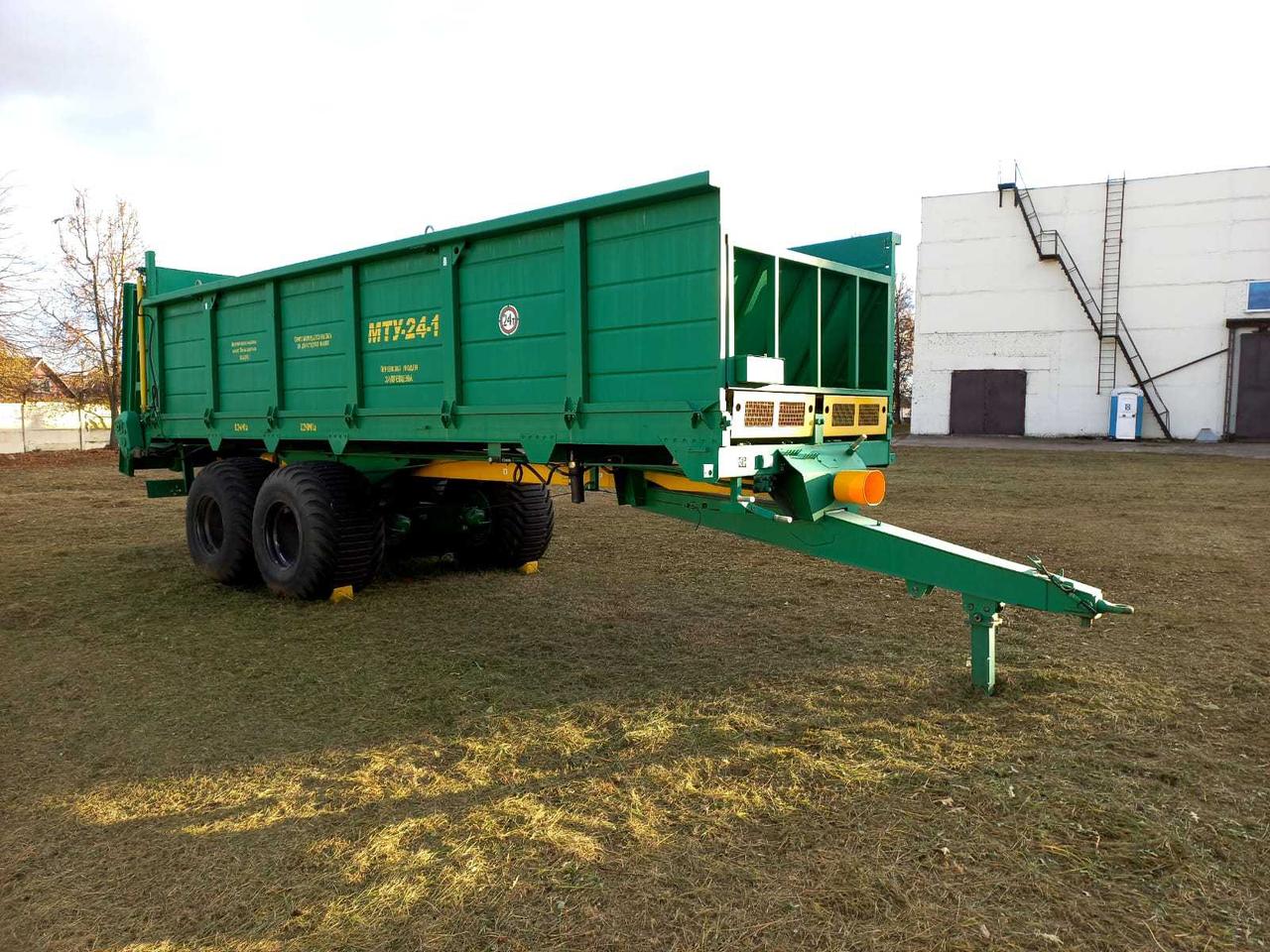

– МТУ-24-1 – машина для внесения твердых органических удобрений с разбрасывателем с двумя вертикальными барабанами.
Машина может применяться во всех зонах земледелия, кроме горных районов. Внесение удобрений должны производиться на равнинах или склонах до 10° при температуре окружающего воздуха не ниже минус 5°С и отсутствии в удобрениях твердых включений размером более 100 мм.
Машина МТУ-24 состоит из рамы, боковых бортов, гидропривода с регулятором, разбрасывателя, борта заднего и ходовой системы, опоры регулируемой. На раме смонтированы гидропривод, приводы тормозов, электрооборудование, конвейер и трансмиссия для привода разбрасывателя.
Органы управления и приборы:
* Управление органами машины, кроме стояночного тормоза и регулирования скорости конвейера, осуществляется из кабины трактора.
* Привод конвейера, открывание и закрывание заднего борта, осуществляется от гидросистемы трактора, и управление ими производится из кабины трактора.
* Привод разбрасывателя осуществляется от ВОМ трактора. Включение и выключение ВОМ – из кабины трактора.
* Пневмопривод тормозов машины подключен к пневмоприводу трактора и управляется совместно с тормозами трактора.
* Управление стояночным тормозом производится с помощью рукоятки привода, расположенного на раме.
* Регулирование скорости конвейера осуществляется поворотом лимба регулятора, расположенного с правой стороны машины впереди. Для уменьшения скорости конвейера, лимб поворачивается против часовой стрелки.
Дозы внесения (бесступенчатая регулировка) варьируются в диапозоне 10-60 т/га. Рабочая ширина внесения удобрений 8-12 метров. Производительность за час основного времени составляет не менее 140 т/ч.
Машина агрегатируется с колесными тракторами тягового класса 5 и выше, имеющими ВОМ, гидросистему, тягово-сцепное устройство ТСУ-2В (вилка), выводы электрооборудования и пневмопривода тормозов. Для агрегатирования машины с тракторами «Кировец» предусмотрена (по отдельному заказу) установка нештатной сцепной петли и переходника к карданному валу.
Грузоподъемность, т 24,0
Рабочая ширина внесения, м 8-12
Погрузочная высота, м 2,95
Габаритные размеры, м
- длина 10,6
- ширина 2,65
- высота 3,5
Масса, т 7,0
Дозы внесения, т/га 10...60
Производительность, т/ч 140
Трактор, кл. т.с. 5,0 (имеющий регулировку плавности включения ВОМ)
Частота вращения ВОМ, не более 16,6 c-1 (1000 мин-1)
Тип тягово-сцепного устройства
трактора ТСУ-2/ТСУ-2В
